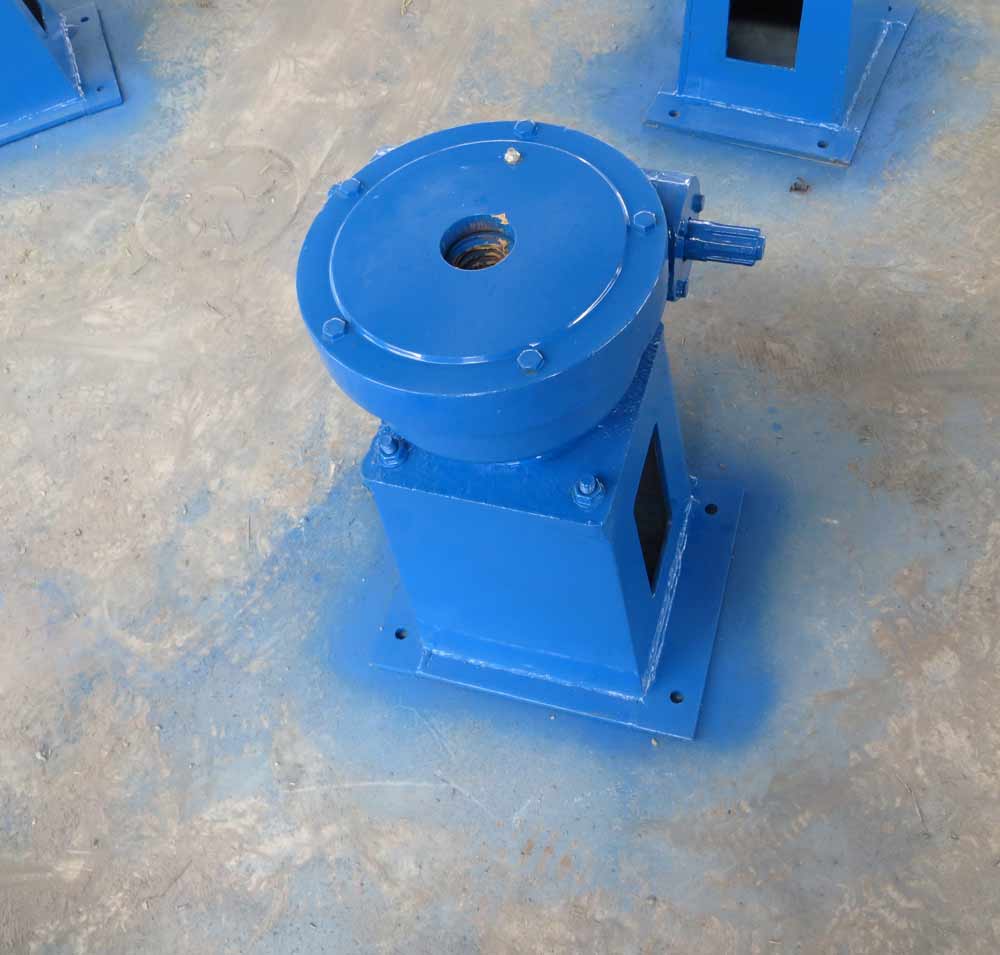

手摇螺杆启闭机

手摇螺杆启闭机

订购热线:0319-4989308

手摇启闭机又称为手动螺杆启闭机,它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能·螺杆启闭机具有转向变速快,手摇启动。摇动轻巧,启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。该系列产品设计合理,操作简便,灵活,便于安装,平原山区有电无电均可使用,并具有防盗水功能,安全可靠。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程。

  手摇启闭机安装步骤:

  1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。

  2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。

  3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

  4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

  5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。

  6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。

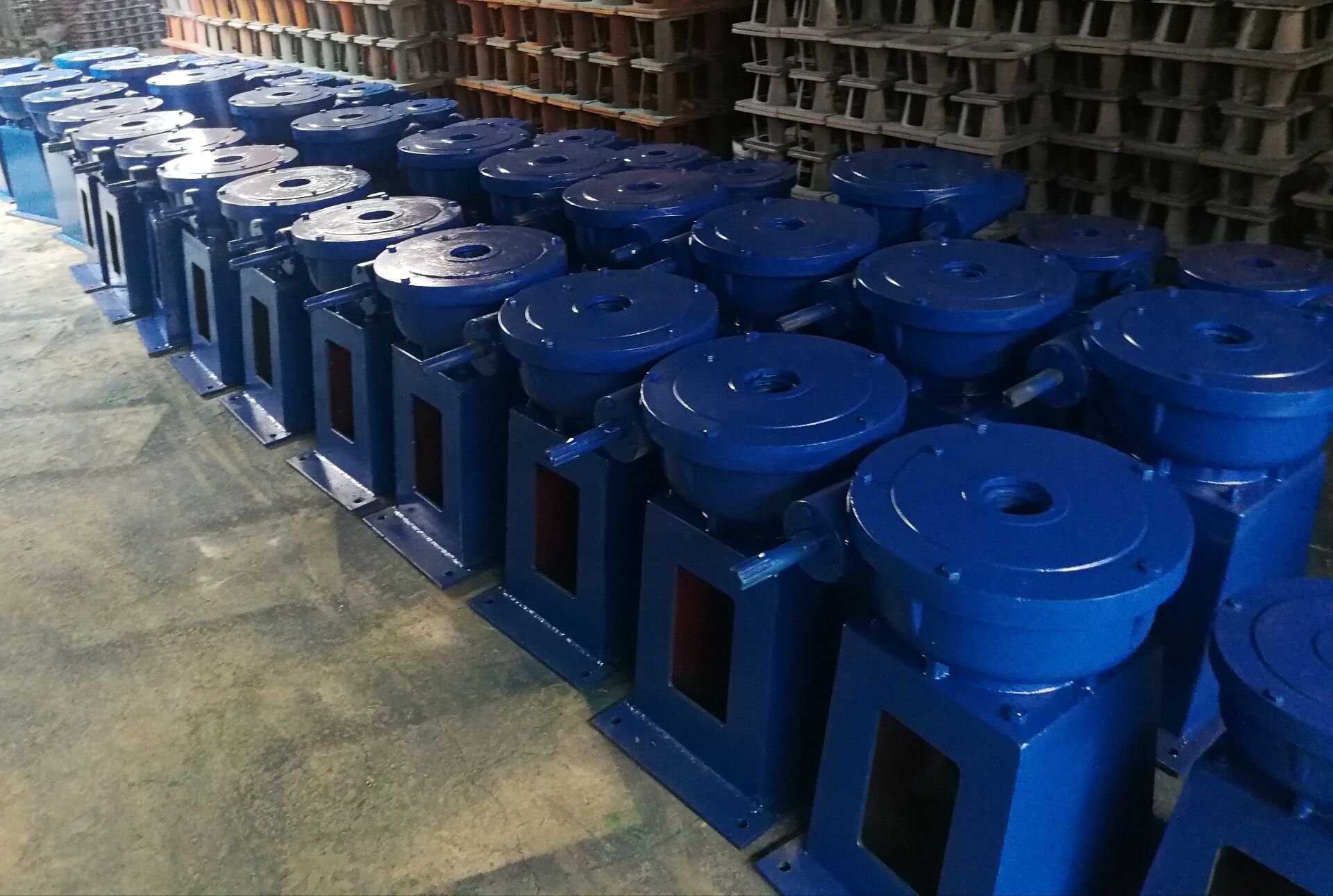

  手摇螺杆启闭机是手动螺杆启闭机的一种,它也是采用人力操作的平面闸门启闭机械,并且安装有自锁功能,闸门可停留在任何位置,配有防盗嘴及专用工具,它有防盗水功能,机头和底座可单独供货。此种启闭机把手可自由装卸,手摇压力小于15kg,其性能可靠,为中小吨位闸门理想之启闭设备。产品规格从0.5-3T,公司还生产有其他型号的的启闭机及配套的水利配套设备,欢迎采购。
