2×1米的平面铸铁闸门

2×1米平面铸铁闸门是公司生产的20多种闸门中的一种闸门,该设备用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游水位,泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流(水闸、堤坝、涵洞、管道)、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。

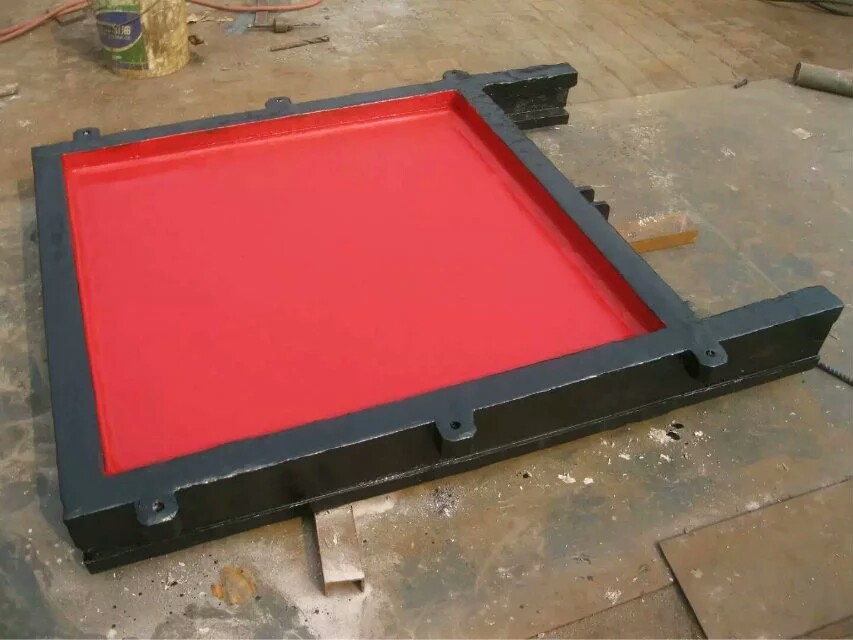

  铸铁闸门,由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。铸铁闸门在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口。在水柱的压力下,强迫闸门向下游位移,紧靠在闸框止水面上,保证止水效果良好,达到调节流量和控制水位的目的。

  2×1米的平面铸铁闸门安装需要注意:

  1、 闸门安装前,首先确定水流方向,然后必须校正闸门底横框上平面的正确高度位置,闸门底横框上平面必须高于河底(或渠底)平面0.5米为宜,以防水流的冲激,把石头、泥沙、杂木等漂浮物冲进闸门底横框槽内,造成闸门不能下降到相应位置,影响止水效果。

  2、 闸门安装前,首先检查各部位的连接螺栓是否在运输和装卸中造成松动,若有松动,应用板手拧紧。

  3、 再检查,两边立闸框和上、下横闸框连接处的四周止水平面是否错位,若有错位,应用扳手松动连接处螺栓,将四周止水面调整在同一水平面内,再拧紧。

  4、闸门在组装时,为了使闸板和闸框止水摩擦面贴合的更紧,安装后减小间隙,闸门在上下横框上安装了压板卡铁,两边立闸框的斜铁上增加了顶丝,注意在间隙调整好后,将卡铁和顶丝拆除后,才不会影响闸门启闭。
5、闸门安装时,应整体就位安装,禁止闸板、闸框分开安装,以防闸框弯曲变形,影响止水效果和启闭。

  6、闸门吊装进预留二期浇筑水泥结构基础布置孔口后,一定要保证两边立闸框用长水平尺紧靠在铅垂线上,上下横闸框用长水平尺靠紧在水平线上,闸门整体吊装就位后,调整好前后、左右、上下的正确位置,然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面处的间隙,同时对间隙大于0.2mm处,用高强度螺栓进行调整,要确保各止水面的大间隙在0.2mm以下。再将闸门背水面两边立闸框用型钢或木杆支撑紧,以防水泥浇筑时挤压,造成两边立闸框弯曲变形,影响闸板在闸框滑道内上、下滑动。确认无误后后可进行二期浇筑水泥。

  7、闸门二期浇筑水泥后,要及时把流进闸板、闸框、紧闭压板间隙中的水泥浆清除完毕,防止水泥浆凝固后,影响闸门启闭

  需要注意

  铸铁闸门,安装前一定要检查闸门的大外型尺寸和预留二期浇筑水泥结构基础布置孔口,是否相符,基础布置孔口四周尺寸必须大于闸门大外型四周尺寸20厘米为宜。

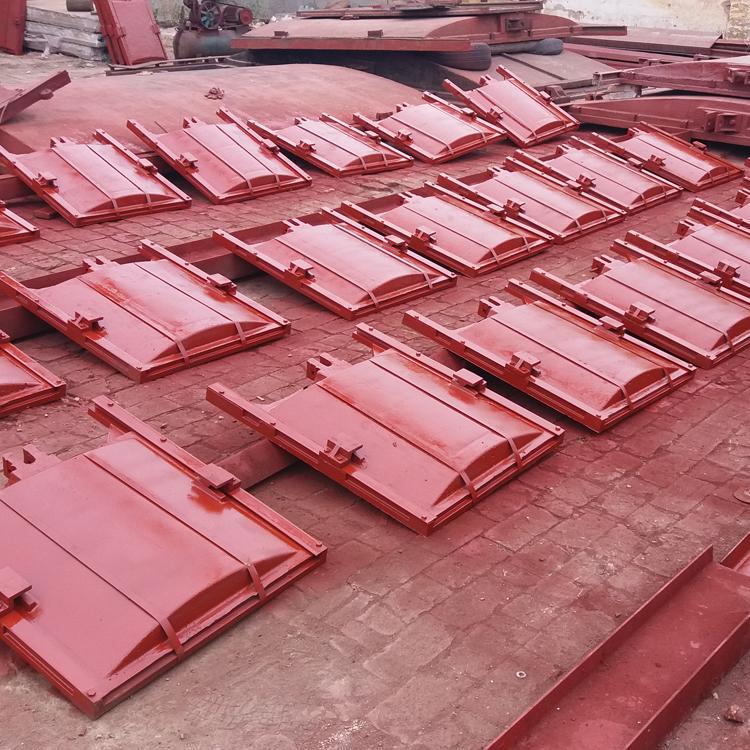

  公司不但可以生产2×1米的平面铸铁闸门还可以生产其他规格的闸门,产品从0.2x0.2—6.5x6.5m6.5x6.5m米并根据客户需要铸造矩形闸门批量生产销售。铸铁闸门成形后的形状多数为方形、圆形,也有扇形,弧形等。但是在铸造上却有不同的要求,根据客户需要铸造合适的闸门,关注产品分类目录有更多产品欢迎采购,订购热线13582492022孙经理。
